арбалет
(В книзі все арбалети показані дугою вгору. В електронній версії, для компактності, багато малюнків повернені на 90 ° і арбалети показані "в робочому положенні", вгору жолобом - HF).
Механічний принцип, на якому заснована конструкція арбалета (нім. Armrust, фр. Arbalète, англ. Cross-bow, arbalist, ит. Balestra, ісп. Ballesta, лат. Arcubalista, arbalista), сходить до метальним машинам давнини, досить докладно описаним Витрувием в його творі «Про архітектуру». Принцип важких облогових машин був реалізований в легкому ручному зброю ще в кінці античності. Уже в IV столітті Вегеций в своєму трактаті про військовій справі пише про аркабалістах не як про важку машині, а як про легке, всім відомому ручному зброю загонів стрільців.
На двох барельєфах в музеї Пуі, зроблених, безсумнівно, раніше IV століття, можна чітко бачити арбалети з їх характерними ознаками. Перше зображення виявлено на колоні (рис. 468). Друге зображення є на фрагменті фриза з руїн вілли Пуі.
Мал. 468. Рельєф з колони. Знайдена в Соліньяк-на-Луарі. IV ст.
Первісне німецька назва арбалета - «Armrüstung» (зброя для рук) складалося з двох слів - «Arm» (рука) і «Rüstung» (зброя). Термін «armrust» з'являється вже в XII столітті. В кінці XV століття слово «Armrust» набуває нового написання, при якому до «m» додається «b». Таким чином, назва зброї перетворилося в «Armbrust». Але після того, як в сучасній мові це немилозвучну поєднання звуків було всюди знищено, знову повернулися до правильного, початкового написання.
З V по X століття ми не маємо відомостей про арбалетах в Європі, тому можна припустити, що якщо в цей період вони і не були повністю забуті, то вживалися рідко. І, дійсно, арбалети знову з'явилися на мініатюрі латинського манускрипту часів Людовика IV (936-954) «Ультрамарин» приблизно 937 року. На мініатюрі з Біблії кінця X століття, що належить абатству Сен-Жермен і знаходиться зараз в Національній бібліотеці Парижа, можна бачити двох піших стрільців, які стріляють по стінах Тіра явно з арбалетів (рис. 469). Анна Комніна (1083 - бл. 1 155), вчений дочка візантійського імператора Олексія, (1048-1118), в своєму творі «Алексіада» +) при описі першого хрестового походу згадує луки нового типу, які вона називає «tzagrae». Вона пише, що «tzagra - це луки, які нам знайомі». [287] Це, мабуть, дозволяє зробити висновок, що арбалети, невідомі на Сході, були зброєю, винайденим в західнонімецькому державі, відомим і застосовуваним тільки в Західній Європі. 123)
Вперше арбалети отримали загальне і широке поширення в XII столітті, особливо в Англії та Франції. Другий Латеранський собор 1139 року заборонив вживання арбалетів проти християн як смертоносної зброї і дозволив застосовувати їх тільки проти невірних. Проте близько 1190 року арбалети вживали у військах короля Річарда I Англійського і Філіпа-Августа Французького. В цей же час з'явилися перші загони піших і кінних арбалетників, що дало привід папи Інокентія III (1160-1216) відновити заборона Собору. Незважаючи на сувору заборону, зброя набувало все більшого значення. Командувач арбалетчиками у Франції отримав титул «Гросмейстер арбалетників» і пізніше був прирівняний до маршалів Французького королівства. У Німеччині в XII столітті арбалети вживалися досить часто. Тому є два свідоцтва, що належать майже до одного й того ж часу. Це стінні розписи в Домський собор Брауншвейга часів Генріха Лева (1129-1195) і надгробна стела Генріха фон Фельдеке, на якій ця зброя вперше названо «арбалетом».
Мал. 469. Облога Тіра. Мініатюра з Біблії кінця X ст. Національна бібліотека, Париж.
Серед німецького лицарства арбалет спочатку розглядався як підступне і нерицарское зброю і відкидався. Тільки городяни із задоволенням використовували його в сутичках з лицарями. У німецьких і нідерландських містах, головним чином, в містах Ганзи, створювалися так звані гільдії стрільців під заступництвом св. Себастьяна, св. Моріца та ін. Уже в XIII столітті арбалети широко застосовуються на полюванні, потіснивши пращі і луки. Вони зберегли свою популярність навіть тоді, коли вогнепальна зброя стала досить ефективним, т. К. Мисливські арбалети НЕ полохали дичину звуком пострілу і спалахом. У порівнянні з цибулею арбалет володів більшою потужністю і точністю стрільби. Але при цьому арбалетник випускав дві стріли в хвилину, а спритний лучник, за цей же час, випускав сім. [288]
У XIV столітті нерозлучним супутником арбалетника став щітоносец, хоча у Франції арбалетник сам захищався ПАВЕЗІ. Коли увійшли до вживання пластинчасті лати, арбалетчики відкинули ту нову незручну військову одяг, т. К. Вона заважала їм при використанні зброї. Замість цього арбалетник носив в Німеччині шкіряну куртку з нашитими металевими пластинками, у Франції та Італії - корацену або бригантину. Виготовлення арбалетів досягло свого найвищого розвитку в XV і XVI століттях в Іспанії, Нідерландах і Німеччині. Кращі сталеві луки одержували доходи з Італії, найтонші і міцніше тятиви виготовлялися в Антверпені. Найвлучнішими арбалетчиками в XIV і XV століттях були генуезці. Стрілець носив при собі 12 стріл, якими міг уразити ціль з відстані в 200 кроків.
Арбалет складається з ложа (нім. Säule, фр. Arbrier), цибулі (нім. Bogen, фр. Arc), тятиви (нім. Sehne, фр. Corbe), натягача (нім. Spannvorrichtung) і спускового пристрою (нім. Abzugsvorrichtung ). За розмірами розрізняють станкові і ручні арбалети. Станкові представляють собою щось середнє між облоговими машинами і ручною зброєю.
За способом натягу розрізняють арбалети з ручним натягом (фр. Arbalète à main), арбалет з блоком (фр. Arbalète a tour, або à moufle), арбалет з коміром (фр. Arbalete a eric або a cranequin) і, нарешті, арбалет з козячої ногою (фр. arbalète à pied-de-biche).
Відносно випускаються снарядів розрізняють звичайні арбалети, метали болти (нім. Bolzen, фр. Guarels, viretons), баллестри (нім. Balläster), що стріляли металевими кулями, камінням, а на полюванні глиняними кульками. В кінці XVI століття з'являються арбалети легкого типу - шнеппери (нім. Schnepper).
Матеріалом для цибулі служило дерево, яке, в силу малої пружності, вживалося тільки для простого зброї, 124) а також сталь і ріг. Сталеві луки, незважаючи на велику пружність, мали той недолік, що при холоді легко розламувалися. Тому взимку охочіше використовували луки з багатошарових пластин оленячого рогу, обгорнуті ликом і обтягнуті пергаментом.
Міцне з'єднання цибулі з ложем - істотна умова для застосування арбалета. Здійснювалося воно спочатку за допомогою шнурів або шкіряних ременів, які не тільки охоплювали ложі і цибулю, а й утримували кільцеподібне сталеве стремено (в старі часи воно було необхідно для натягу арбалета, а пізніше стало предметом прикраси). 125) В кінці XV століття в Іспанії та Італії цибуля стали кріпити за допомогою двох металевих петель, розташованих по обидва боки ложа, і пари клинів, що йдуть назустріч один одному через отвори в ложі. Клини дозволяли намертво притиснути цибулю до основи ложа. В [289] малопотужних мисливських арбалетах цибулю Розклинювальні безпосередньо в отворі ложа.

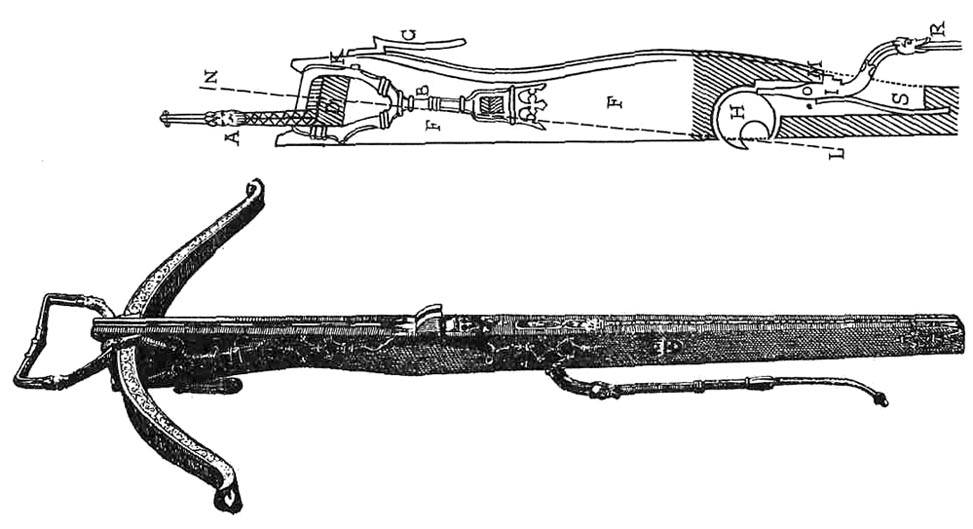

Мал. 470. Мисливський арбалет Людовика XII, короля Франції. Лук сталевий, покритий травленням і позолотою; на кленовому ложе - візерункові накладки з кістки, мальовані зображення гербів Франції та Мілана, рельєфні накладки з орденом Дикобраза і геральдичної фігурою з герба Анни Бретонською - горностаєвий хвостик в серці, а також знак вдівства - кручений шнур; горіх не закріплений, тятиви немає.
На вигляді збоку показано кріплення лука і спусковий пристрій. Франція, ок. 1490 р
У деяких арбалетів до металевих петель або просто з нижньої сторони ложа кріпився гак, на якому зброя підвішували до пояса або сідла (рис. 470, G). На наведеному малюнку видно, що площину (D) лука розташована не перпендикулярно направляє ложа, а косо, так, що вісь лука (NL) проходить через зачіп (нім. Rast) для тятиви на горісі (нім. Nuß). Рухливі петлі (В) для кріплення лука за допомогою клинів притягують цибулю до ложу через отвір в ньому (Е). На інших примірниках петлі кріпляться до ложу, а затиск лука проводиться клинами вище нього (в точці С).
Сталеві луки, що володіють при незначній товщині досить великий пружністю, не потребують значного натягу, тоді як у дерев'яних і кістяних луків хід тятиви повинен бути значним. Для надягання тятиви на потужний сталевий лук деформувати його потрібно було досить незначно, а менш потужні і дерев'яні луки необхідно було спочатку зігнути з нейтрального положення в робоче (рис. 471). При одягненою тятиві цибуля вже наполовину використовував можливу для нього деформацію. Лук з [290] вигнутого положення переводять у пряме, а потім в бойове. У складних луків тятива повинна бути набагато міцніше, ніж у сталевих, т. К. Вона постійно відчуває значне зусилля розтягування.

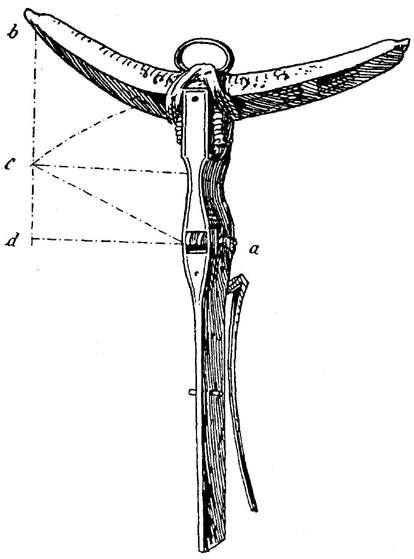

Мал. 471. Важкий арбалет, з роговим цибулею і упорами для німецького ворота; цибуля довжиною 1 м обтягнутий пергаментом і розфарбований; ложе довжиною 110 см має просте спусковий пристрій (а) з горіхом, закріпленим ниткою; в нижній частині його - герб Штірійського лицаря Андреаса Баумкірхера (обезголовлений тисячу чотиреста сімдесят одна). Ок. 1450 р
Спусковий пристрій зазнало істотних змін, від найпростіших до самих хитромудрих форм, хоча майже всі ці системи постійно поверталися до первісної схемою. Найстаріше пристрій представляє з себе гніздо, вирізане у ложі, в якому розміщена кістяна шайбочка (виготовлена з копит або роги оленя), яка виступає над поверхнею ложа менш ніж наполовину, так що вона може здійснювати лише обертальний рух в гнізді. Ця шайба, звана горіх, в виступаючої частини забезпечена зачепом для тятиви, а навпаки є карб для спускового важеля. У ранніх арбалетах горіх не мав кріплення, а був «вільно плаваючим» (нім. Freischwebend). В середині XV століття його стали кріпити до ложу за допомогою шнурів, що проходять через вісь і огинають ложі (рис. 471, а). На перший погляд, ложі арбалета здається обмотаним шнуром, і таку систему називали «горіх, що обертається на нитці» (нім. Nuß, im Faden laufend). Постріл проводиться спусковим важелем (нім. Bügel, рис. 470, R), який представляє собою двуплечевой важіль, який має вісь (М). Більш коротке плече впирається в зарубку горіха, пружина (S) тисне на довге плече, утримуючи його в зведеному положенні. У ранніх арбалетах цієї [291] пружини не було, тому стрілок мав при натягу встановити горіх в відповідне положення, натискаючи на спусковий важіль, поки коротке плече НЕ заскакує в зарубку горіха, тим самим запобігаючи довільний спуск. Подальше вдосконалення спускового пристрою відноситься до часу імператора Максиміліана I (приблизно 1500 рік), що, згідно зі свідоцтвом Тойерданка, мало не загинув через несподіване спуску стріли. Нове спусковий пристрій (рис. 472) складається з запобіжного важеля (нім. Sperrhebel, рис. 472. З), який утримує спусковий важіль від повороту до тих пір, поки немає необхідності вистрілити. Перед пострілом запобіжний важіль повертався і звільняв спускову скобу.

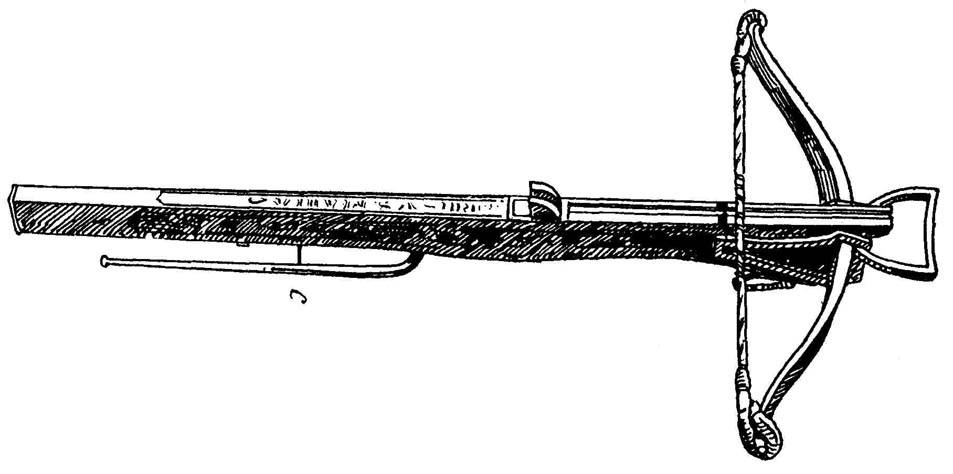

Мал. 472. Арбалет імператора Максиміліана I. Лук сталевий, покритий травленням і позолотою; ложе червоне, лаковане, прикрашене висловами імператора, написаними золотими літерами; натяг тятиви виробляється коміром; горіх не закріплений; спуск проводиться шнеллером (с). Іспанія. Ок. 1500 р
Після натягнення лука болт (в старовину називався в німецькій піхоті Hauspfeil) поміщали на ложе перед горіхом. У багатьох арбалетів, не вельми німецьких, для цієї мети на верхній поверхні ложа був жолобок, в який вкладалася стріла. Німецькі арбалети зазвичай не мали жолобка, і поверхня ложа у них гладка. Болт ж фіксувався роговим затиском (ньому. Bolzenklemmer), який закріплювався позаду горіха. 126) Щоб зажим не заважав при [292] натягу, його відвертали вліво (рис. 473, с). Тим часом, звернувшись до опису різних натяжних пристроїв на музейних експонатах, неважко помітити, що збереглися в зборах арбалети ставляться до того часу, коли метальна зброя вже стало витіснятися вогнепальною. Найстарші арбалети, збережені в музеях, відносяться до XV століття.
До XII століття арбалетчики натягували арбалети без механічних засобів, обома руками. Тому потужність арбалета повинна була відповідати силі рук стрільця. За цим найпростішим способом у XIV столітті пішов трохи більш складний, за допомогою натяжних гаків (нім. Spannhaken, фр. Crochet). Вони збереглися до початку XV століття. Натяжна гак був подвійним і носився на широкому поясі на стегнах. Арбалет при натягу ставили цибулею на землю. Стрілець присідав, наступав ногою в стремено, чіпляючи гак за тятиву, і, випрямляючи, натягував її. Розгинався він до тих пір, поки тятива не потрапляла в горіх. Стрілець повинен був віджати спускову скобу від ложа для того, щоб її «носик» увійшов в зарубку горіха. Така натяжна гак можна побачити в Музеї артилерії в Парижі (рис. 474). Цей спосіб «заряджання» арбалета був у всіх відношеннях більш прогресивним, ніж натяг голими руками, що дозволяло збільшити потужність лука.

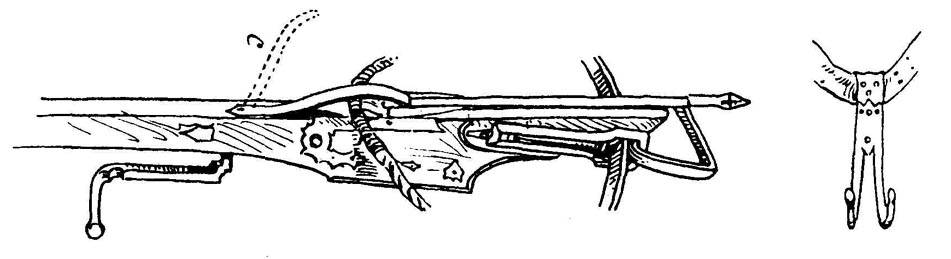

Мал. 473. Утримання болта затискачем (с).
Мал. 474. Натяжна гак. Поч. XIV в. Колишні збори замку Пьерфон.
Постійно зростаюче значення далекобійного метальної зброї штовхало до неухильного вдосконалення арбалета: доводилося робити луки все більш потужними. Однією мускульної сили для натягу було вже недостатньо, тому з'явилися механічні пристосування, щоб збільшити цю силу. Однак з найстаріших засобів натягнення лука арбалета - англійська воріт (нім. Englische Winde), названий за місцем його першого застосування. Він представляв собою по суті не що інше, як звичайний блок з двома, рідше з трьома роликами. Завдяки цьому досягалося подвійне або потрійне збільшення сили рук. Пристрій механізму просте, як видно на прикладі двухролікового ворота (рис. 475). За гаком розташовувався ролик (В), позаду якого за відросток кріпився кінець троса. Гніздо (D) натягача надягалось на кінець ложа [293] арбалета. Натяг вироблялося лебідкою, вал (F), який приводився в рух двома ручками (К). Спеціальним гаком (J) воріт чіплявся за пояс при пострілі або на марші.

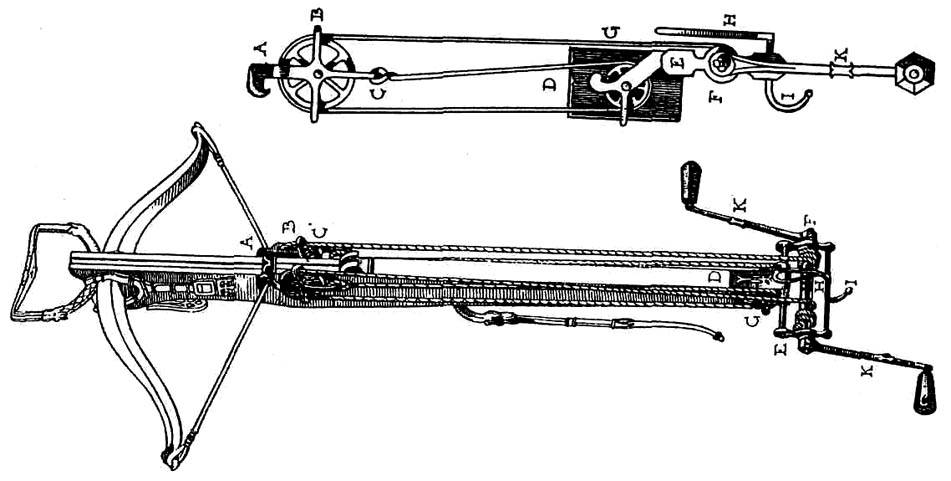

Мал. 475. Англійська арбалет Людовика XII (див. Рис. 470). Залізні частини ворота позолочені; трос справжній.
Німецькі арбалети зі сталевими або роговими луками вже в кінці XIV століття натягалися так званим німецьким коміром (нім. Deutsche Winde, рис. 476). Цей спосіб виявився настільки простим і практичним, що вже до середини XV століття увійшов у вжиток за межами Священної Римської імперії. Арбалетчики, оснащені німецькими воротами, називалися у Франції cranequinieurs.

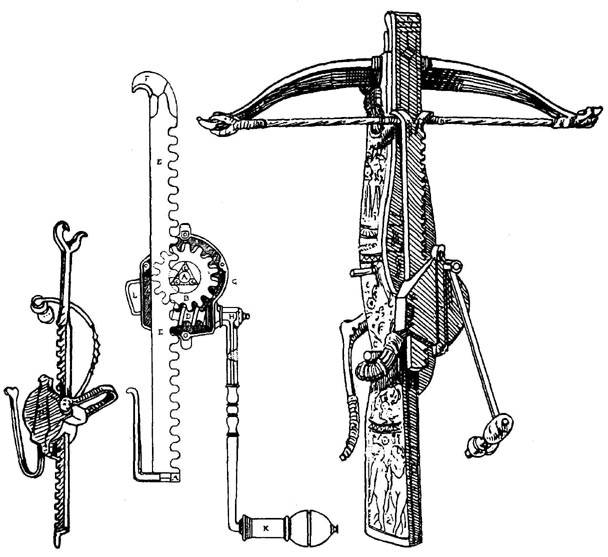

Механізм такого ворота з зубчастої рейкою, зображений на рис. 477, вкрай простий. Ручкою (К) обертають рукоятку (Н) з укріпленим на ній черв'яком (D), який входить в зачеплення з зубами колеса (В), що має вісь обертання (А). У цей колесо запрессовано три штифта (С), які і надають руху зубчасту рейку (Е). Зубці розташовані зверху зубчастої рейки. Найчастіше використовували не червячную, а зубчасту передачу. При цьому зубці рейки розташовувалися з правого боку, а рукоятка обертала маленьку шестірню, яка перебувала в зачепленні з великою шестерінкою. Штифти останньої рухали рейку. Рукоятка оберталася в ту ж сторону, що і у черв'ячного ворота. Гаки (F), розташовані на верхньому [294]
Мал. 476. Німецький воріт. Від мисливського арбалета; з залізним кільцем для закріплення на ложе. Ок. 1560 р
Мал. 477. Механізм німецького ворота. Від арбалета ерцгерцога Карла Штирійського. Датований 1563 р
Мал. 478. Мисливський арбалет. З готовим до натягнення коміром; штифти показують, що арбалет можна було зводити і «козячої ногою».
Наприкінці рейки, служили для зачеплення тятиви. Крюк (М), розташований на протилежному кінці зубчастої рейки, служив для підвішування ворота до поясу. На вивченому нами музейному екземплярі він загублений, але на рис. 477 *) реконструйований. Редуктор укладений в металевий корпус зі скобою (L) знизу, в яку вставлялася міцна петля (нім. [295] Windfaden) з конопляних ниток. Перед натягуванням арбалета на ложе ззаду надівалася ця петля, так, щоб вона вперлася в штифти. Потім гаками рейки чіпляли за тятиву і обертанням рукоятки натягували цибулю 127) (Рис. 478).
Між 1550 і 1560 роками від Нюрнберга до Аугсбурга з'являються перші арбалети з більш складним спусковим механізмом, який довів свою перевагу, особливо при стрільбі в ціль і на полюванні. Ці німецькі арбалети отримали таку високу оцінку, що вивозилися у великій кількості в усі країни. Тому арбалети з таким спусковим механізмом є у всіх скільки-небудь великих зборах зброї. Їх легко впізнати по роздутому ложу в місці спускового пристрою.

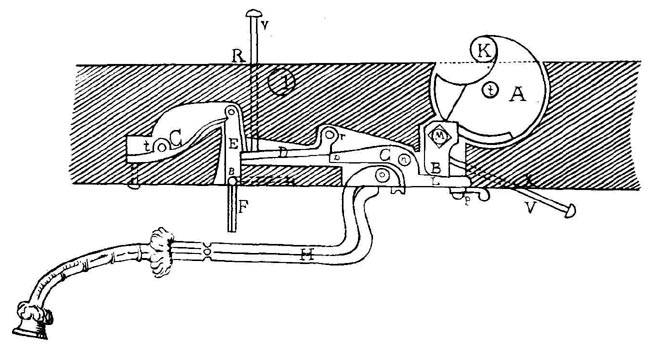

Мал. 479. Механізм мисливського арбалета в розрізі. 1560 р
На рис. 479 #) приведена схема подібного спускового пристрою. Знизу ложа, під горіхом, є Похила свердловина (X), за Якою в корпусі видно плоска металева пластина з важеля. Зверху за горіхом є друга свердловина (R), что идет вертикально вниз. Спускової скоби (Н) служити Виключно для захисту спускового Гачка (F) від Випадкове натіскання. Спусковий гачок має шарнір (S), Завдяк якому ВІН при необхідності может скластись. Для зведення проміжного важеля (В) вікорістовується шило (V), что проходити через щіліну (X). Носик важеля (В) заскакує за зарубку (L) на двуплечном важелі (С). Щоб він не міг повернутися, важіль (Р) повертають і цим його фіксують. Натяг арбалета проводиться за допомогою німецького ворота. Коли тятива (К) призводить горіх (А) в бойове положення, через свердловину (R) голкою (W) зводять важіль (D) до зачеплення зарубки спускового важеля (Е) його кінця. Для приготування до спуску залишається повернути важіль (Р) в початкове положення, і спусковий пристрій буде готова до пострілу. [296]
Уже до середини XVI століття і далі раніше існували німецькі арбалети, спусковий пристрій, а пізніше і кріплення яких обгорнуті тканиною і прикрашені помпонами. До XVII сторіччя луки також стали прикрашати шовковими і золотими китицями.
Для арбалета з малопотужним цибулею 128) існувала найпростіша натяжна машина - козяча нога (нім. Geißfuß). Вона представляла собою не що інше, як одноплечевой важіль (рис. 480). Точка опори важеля перебувала на штифті (Е), ближче до горіху, ніж в арбалетах з німецьким коміром. Натяг тятиви проводилося за допомогою гачків (CD), шарнірно закріплених на важелі (А) з рукояткою (G), на верхньому кінці якої знаходиться обертовий гак для підвіски до поясу.
До початку XVI століття арбалети, особливо баллестри, що стріляли кулями, були обладнані козячої ногою, закріпленої на ложе жорстко (рис. 481). Це пристрій в Німеччині називалося «важіль-колона» (нім. Säulenhebel), а у Франції arbalète à jalet. Існували різні форми такого роду пристроїв. На особливу увагу заслуговують натяжні пристрої нагорі або всередині ложа. Тут описані найхарактерніші конструкції, за якими можна легко судити про варіанти.

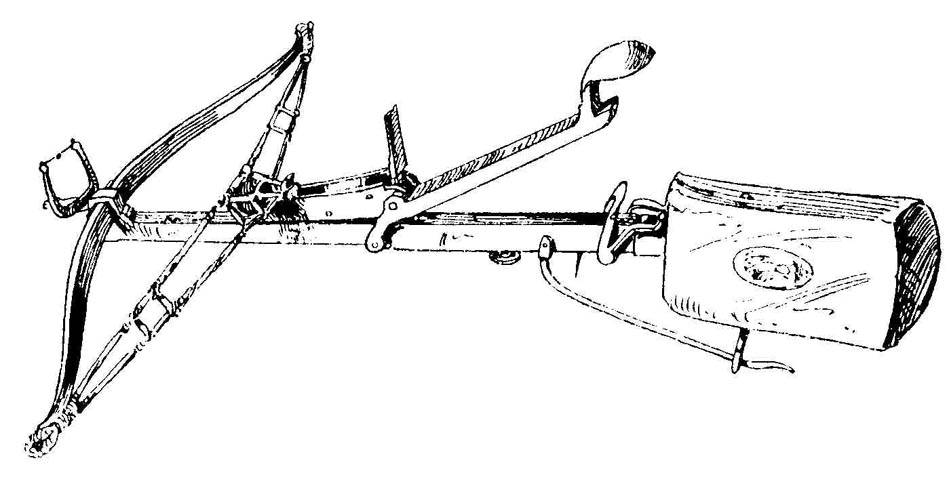

Мал. 480. Арбалет з «козячої ногою». Франція, кін. XV ст. [297]

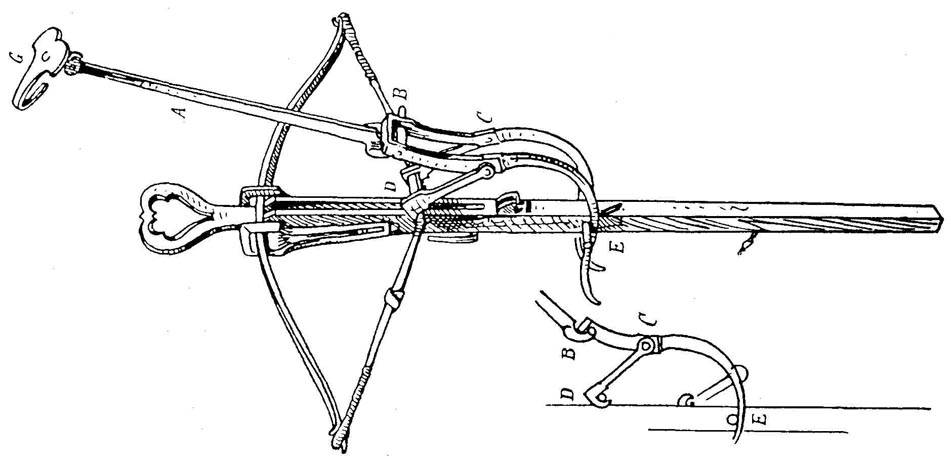

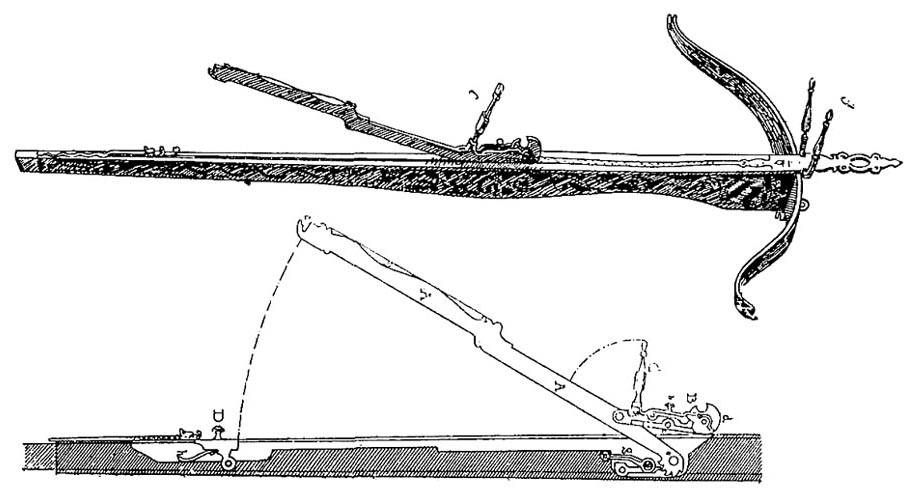

Мал. 481. баллестри імператора Максиміліана I. Лук покритий травленням і позолотою, ложе - яскраво-червоним лаком і прикрашено орнаментами з сусального золота і бургундським гербом; сталевий «важіль-колона» (с) наполовину зведений. Схема зображує натяжное і спусковий пристрої баллестри. Повністю ідентичний роботі Пуебласа з Мадрида. Ок. 1510 р
Іспанські баллестри володіють дотепно сконструйованими натяжними і спусковими пристроями (рис. 481).
Цей пристрій складається з довгого плечового важеля (А), який з'єднаний з ложем і може бути зафіксований в ложі стопором (D). У осі розташований храповик, за який чіпляється собачка (g), щоб запобігти зіскакуванню важеля під час натягу. Повзун (В), який при підйомі важеля (А) висувається вперед і автоматично зачіпає тятиву, має в собі горіх (d), який при опусканні важеля (А) натягує тятиву. Спуск здійснюється лівою рукою шляхом натискання пальцем на кнопку спускового важеля (b). Баллестри з вищеописаним пристосуванням призначений не просто для пострілу, а для влучного пострілу, відповідно мало з'явитися і прицільне пристосування. Воно складалося з рухомої частини (с), розташованої на повзунові за горіхом, і з вилки (d), що знаходиться перед цибулею. Обидві стійки вилки зверху з'єднані нитками або тонким дротом з одягненою на них намистинки, яка служила мушкою. Зображений екземпляр втратив це пристосування, так само як і тятиву. Остання складалася з двох роздільних [298] шнурів, які з'єднувалися петлями на кінцях. У розведеному положенні їх утримували дві стійки зі слонової кістки. Горіх чіплявся за петлю, розташовану ззаду гнізда для кулі (рис. 482). Хоча постріл (швидше за кидок) з баллестри був малоефективний, все-таки баллестри зберігалися як мисливська зброя весь XVI століття, користуючись постійною популярністю, т. К. Вимагали від стрілка майстерності в оцінці дистанції.
Пріоритетне положення, якого досягла Іспанія в XV столітті у виготовленні арбалетів і баллестри, продовжило ще на кілька десятиліть існування мавританського стилю. Ще Фердинанд I 1523 року замовляв свої арбалети майстрам з Сарагоси і Барбастро. Італійські баллестри за формою і конструкції відрізнялися від іспанських і називалися шнеппер (рис. 483). Вони натягалися вручну або за допомогою натяжної пристосування (рис. 484), що представляє собою два гака з пристроєм для утримання рукою (бічні ручки, скоби і петлі). Найстарші шнеппери такого роду з'явилися близько 1550 року. Спусковий пристрій їх було найпростішим.

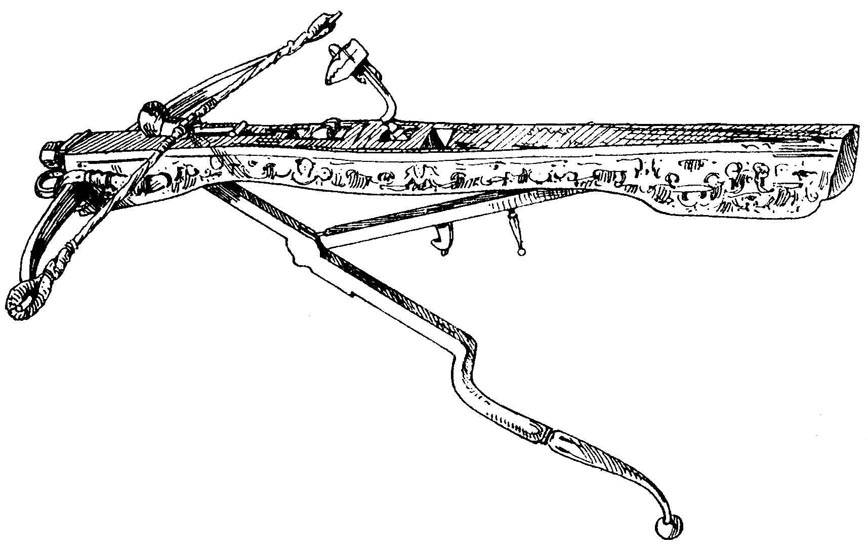

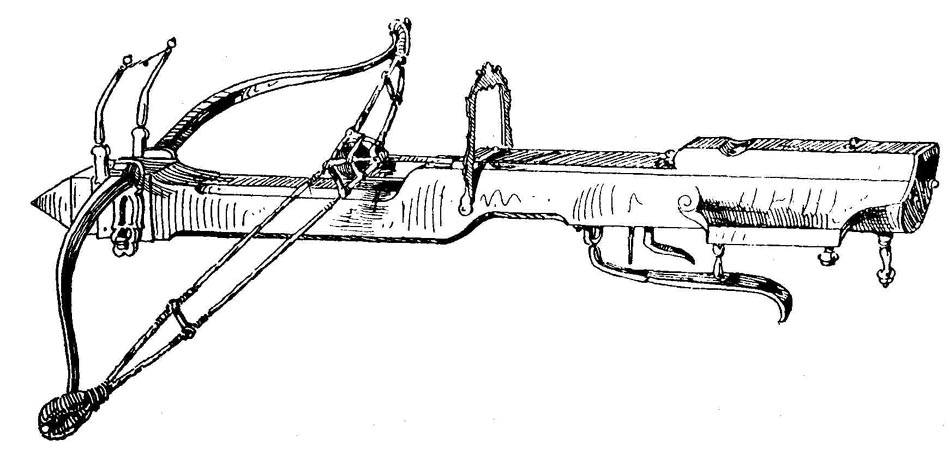

Мал. 482. баллестри з натяжним механізмом, поміщеним в паз ложа і складається з зубчастої рейки, що приводиться в рух за допомогою колінчатою рукоятки на прикладі; баллестри має комплектну тятиву: подвійну, з розпірками і з гніздом під кулю; прицільна вилка ( «кораблик») вигнута. Ок. 1580 р
Головною ознакою італійських шнепперов було ложе вигнутій форми між спуском і цибулею, безсумнівно служить для захисту лівої руки від рухається тятиви. Ложа тонка, що звужується до кінця, на якій містилася шайба. Спусковий пристрій складається з двох важелів: передній двуплечий, на якому знаходиться гак для тятиви, що опускається назад і фіксується за свій довгий кінець, який утворює з гачком для тятиви кут. Гачок відходить під прямим кутом від спускового важеля. При натисканні на спусковий важіль гачок виходить із зачеплення [299] з довгим плечем спускового гачка, який під дією тятиви повертається і звільняє її. Прицільний пристрій аналогічно описаному вище.

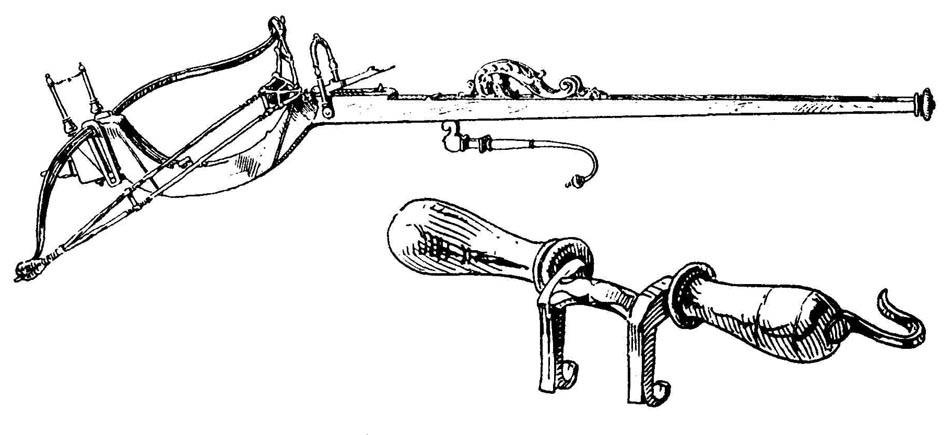

Мал. 483. Італійський шнеппер для полювання на птахів. Залізні частини відполіровані і прикрашені інкрустацією золотом; ложе різьблене. Ок. 1590 р
Мал. 484. Ручка для натягу баллестри з поясним крюком. Ок. 1580 р
Італійські шнеппери були виключно популярним метальним зброєю і використовувалися для полювання у другій половині XVI і на початку XVII століття. На ілюстраціях Йоганна страждає, особливо в його серії «Venatio», отгравірованной Рафаелем Задлер, а також на ілюстраціях 1578 року присвячених Козімо Медічі (1519-1574) і отгравірованних Філіпом Галле, зображено багато таких шнепперов. Особливого роду шнеппери, які неодноразово позначалися в документах як «німецькі», проводилися в Італії і в Греції, звідки продавалися на північ. На відміну від всіх інших арбалетів, ложа у них робилися цельножелезной, крім приклада. Подібні шнеппери за своїми розмірами відрізнялися від звичайного арбалета. Найменший з них мав довжину ложа всього 35 см. Такий арбалет зазвичай застосовувався на полюванні верхи (рис. 485) і мав зазвичай «важіль-колону» іспанського зразка. Певну зовнішню схожість з [301] німецьким має італійський шнеппер кінця XVI століття. Ці шнеппери також мають суцільнометалеве ложе з вигином, описаним вище, і круглий дерев'яний приклад. Більшість з них не мало натяжної пристрої і натягалося вручну або за допомогою ручок.
Близько 1530 в Італії з'явилися зовсім крихітні арбалети, які носили під одягом. Вони перебували під суворою забороною уряду. Сенат Венеції в 1542 році встановив великий штраф за використання такої зброї. Прекрасний примірник його зберігається в музеї Коррер у Венеції.
Мал. 485. Маленький німецький шнеппер. Приклад дерев'яний; тятива справжня. Колекція зброї в канонічному монастирі в Клостернойбурзі.
До кінця XVI століття, коли зростає цінність вогнепальної зброї для полювання, знову знаходять застосування баллестри, комбіновані з пістолетами. Вони називалися в Італії баллестріно-пістолі (іт. Ballestrino-pistola). Тут розрізняли дві конструктивні системи. Якщо баллестри мав важіль нагорі ложі, то пістолет був знизу і колесцовий замок на правій стороні, а якщо важіль знизу, то замок на лівій стороні. Перший тип більш поширений і широко відомий. Ми наводимо приклад останнього, рідше зустрічається. Це багато прикрашений німецький баллестри з кульової чашкою (нім. Kugelschale) або візком для куль, що відноситься до 1580 року, з збройової колекції імператорського двору у Відні. На рис. 486 представлено пристрій баллестри з глибокої інкрустацією слоновою кісткою на ложе з грушевого дерева, а також принципова схема колесцового замку і (частково) натяжної механізму сталевого лука. При опусканні важеля (F) спусковий механізм з горіхом висувається до зачеплення з штифтами візки (А), в якій закріплена тятива (а). Рейкою (g) при цьому зводиться бойова пружина колесцового замку. Курок (d) з кременем відкинутий вгору. Для пострілу тиснуть на спусковий гачок (r), який звільняє тягу (p) за допомогою важеля (k), з'єднаного з бойовою пружиною, яка змушує обертатися колесцо. Поза бойової обстановки стовбур затикався пробкою (n). [301]
Арбалетні болти, призначалися як для війни, так і для полювання, були вельми різноманітні. Деякі з них прості і найчастіше грубого виготовлення. Інші, як правило, з кращого матеріалу, ретельної роботи і мають незліченну безліч різних форм. Однак в будь-якому випадку при виготовленні болтів дбали про вагу і розташування центру ваги.
Мал. 486. Комбінований баллестри з пістолетом. Схема являє натяжна і спусковий механізми лука і замок пістолета. Німеччина, імовірно Аугсбург, ок. 1580 г. З колекції ерцгерцога Фердинанда тірольського.
Болт складається з наконечника (нім. Eisen), древка (нім. Schafte), яке іноді оснащувалося оперенням (нім. Zain). Форма і вага болта завжди грунтувалися на точному розрахунку. Довжина древка залежала від потужності лука. Для дальнобійності найважливішою вимогою було правильне розташування центру тяжіння. У короткого болта з довжиною древка до 35 см центр ваги, як [302] правило, розташовувався точно на відстані 1/3 від наконечника, при більшій довжині - зазвичай на відстані 1/4. Центр тяжкості перевірявся на кожному примірнику і підганяв шляхом підрізання нижнього кінця древка. Ось чому більшість бойових болтів зустрічаються з обрізаним кінцем. Зазвичай болти мали грубо ковані наконечники чотиригранного перетину і були втульчатими або черешковими. В останньому випадку древко згори обв'язували міцними нитками для того, щоб перешкодити його розколювання черешком (рис. 488, b). Наявність оперення залежало від поглядів епохи.
Мал. 487. баллестри з рис. 486 в ізометричної проекції, із зведеним курком і готової до натягнення тятиви «козячої ногою».
Часто болти, навіть дуже важкі, не мали оперення. Виготовляли його з різного матеріалу: для звичайних бойових болтів - з грубої дерев'яної стружки, в Швейцарії і Тіролі - зі шкіри, у Франції - з пергаменту (його використовували також чехи в гуситських війнах). Аристократи зазвичай використовували для полювання болти з оперенням з тонких пластин слонової кістки або лебединого пір'я.
Напрямок оперення було або пряме, або спіральне, під кутом до осі древка приблизно 15 °, завдяки чому стріла отримувала в польоті [303] обертання, що підвищувало точність пострілу. Французи, котрі застосовували вже в XIV столітті болти з таким оперенням, називали їх viretons.

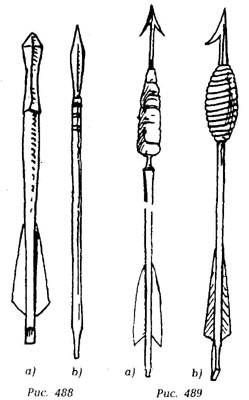

Мал. 488. Найбільш поширені типи бойових арбалетних болтів:
a) «Домашня» стріла з прямо розташованим дерев'яним оперенням; довжина 33,5 см.
b) «Домашня» стріла з втульчатиє наконечником без оперення, довжина 35 см. Тіроль. XV ст.
Мал. 489. Запальні болти:
a) Болт з дерев'яним оперенням двушіпний. XV ст.
b) Болт з одностороннім шипом. Арсенальні книги імператора Максиміліана I.
Особливий вид серед болтів для військового застосування - запальні стріли, так звані Фаларік 129) (Лат. Falarigues).
Вони були оснащені запальними кулями і мали наконечники з одним або двома безповоротними шипами (рис. 489). Якщо у бойових болтів форми, загалом, мало різняться, то у мисливських, залежно від величини і виду дичини, застосовувалися найрізноманітніші форми наконечників. За формою розрізняють колючі болти (рис. 490, а) з залізними легкими наконечниками, що застосовувалися для полювання на крупну пернату дичину, а також важкі і гострі, виключно для ураження великих копитних тварин і для полювання на ведмедя. Наконечники болтів з безповоротними шипами (рис. 491, b) застосовувалися як запальні снаряди і на полюванні в раннє середньовіччя мало вживалися. Вони вперше з'явилися в Іспанії, куди потрапили від маврів. В Англії при розкопках знайдено велику кількість аналогічних наконечників, але в основному від стріл лука. Плоскі або злегка закруглені наконечники призначалися для того, щоб не вбивати дичину, а тільки оглушити і тим самим не пошкодити дороге хутро. Їх використовували також і для дрібної пернатої дичини. Різновидом плоских наконечників були корончаті (рис. 490, d). Вони служили переважно для полювання на орлів і шулік. Болти вилкоподібний форми (рис. 491, d) були популярні завдяки своєму ефективному впливу при полюванні на сарн. Але в польоті вони були нестійкі. [304] Нарешті, згадаємо ще долотовідние болти (рис. 490, е). З широким, в вигляді півмісяця, наконечником (рис. 491, с), їх застосовували при полюванні на крупну дичину. Легкі болти з долотовідние наконечником використовували переважно на качиної полюванні, т. К. При польоті вони виробляли зовсім незначний шум. 130)
Слід зауважити, що для особливо точних пострілів до наконечників прилаштовували маленьку шишечку, що служила мушкою (рис. 490, в, с).
Футляри для болтів, сагайдаки, виготовляли нерідко з металу, але здебільшого все-таки з дерева, і обтягували шкірою або шкірою. У Німеччині був звичай обтягувати щити і сагайдаки хутром. Такого роду сагайдаки називали хутряними сагайдаками (нім. Rauchköcher).
Найстарші з відомих форм сагайдака можна побачити на барельєфі IV століття (рис. 468). Зображення дозволяє зробити висновок, що його форма в наступні століття змінилася незначно (рис. 492).

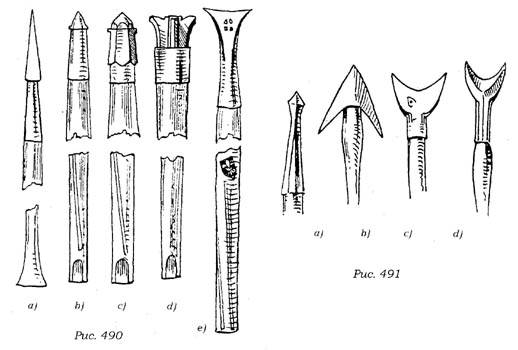

Мал. 490. Типи мисливських болтів:
a) Загострений без оперення. XVI ст.
b) Загострений зі слідами спіралеподібного оперення з лебединого пір'я. XVI ст.
c) Загострений зі слідами спіралеподібного оперення. XVI ст.
d) корончатого без оперення. XV ст.
e) долотовідние. Мілан. Кон. XV ст.
Мал. 491. Типи наконечників арбалетних болтів:
a) Загострений.
b) Великий з двома шипами.
c) долотовідние.
d) вилоподібний. Королівський цейхгауз в Берліні.
[305]

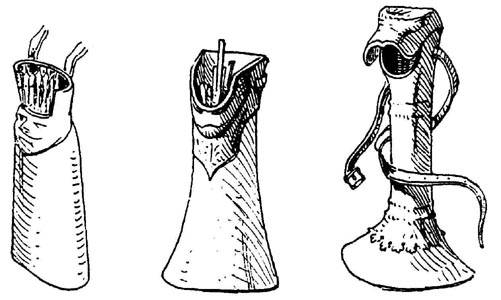

Мал. 492. Типи колчанів для арбалетних болтів.
a) Звичайний з тисненим шкіри.
b) Звичайний дерев'яний, обтягнутий свинячий шкірою і оброблений тисненим опойка. XV ст.
c) Мисливський дерев'яний, обтягнутий свинячий шкірою; кришка і обробка - шкіряні; з поясним
ременем. XV ст.
назад до змісту далі
+) У книзі «Александріада». HF.
123) Доречно зазначити, що наведений автором переклад уривка не точний. Інші перекладачі надають цьому абзацу прямо протилежний зміст. На їхню думку, мова йде про те, що арбалет або самостріл, що застосовувався візантійцями, був абсолютно незнайомий хрестоносцям і наводив на них жах (прим. Ред.). Але, оскільки (як вище зазначає автор) арбалети в Європі були відомі за сотню років до народження Анни Комниной, їх думкою з даного питання можна і потрібно знехтувати (HF).
124) Дерев'яні луки були дешеві, і в польових умовах їх можна було оперативніше замінити або полагодити (прим. Ред.).
125) За стремено арбалет підвішували на стіну, тому воно не зникло, а стало предметом декоративного прикраси (прим. Ред.).
126) Ці затиски для стріл здебільшого відсутні у арбалетів, представлених в музеях. Однак у них неважко помітити точку, в якій затискачі були закріплені (прим. Ред.).
*) У книзі надруковані «рис. 491 ». HF.
127) У зборах зброї імператорського палацу у Відні зберігається також баластера, в якому зубчаста рейка пов'язана з ложем, і механізм зводиться за допомогою ключа (прим. Авт.).
#) У книзі надруковані «рис. 493 ». HF.
128) Для арбалетів з малопотужними луками увійшла у вжиток натяжна машина, яка складається з невеликого валу, обплетеного ременем, на кінці якого був гак. Ефективність такого пристосування була настільки незначна, що тут воно згадано лише мимохідь (прим. Авт.).
129) Назва взято з античності. Фаларік (falarigues) - іберійський дротик з довгим залізним наконечником з безповоротними гаками, який іноді обмотували клоччям і використовували як запальний снаряд (прим. Ред.).
130) Короткі болти з товстими грушоподібними наконечниками застосовувалися при відстрілах птахів, зокрема папуг (прим. Авт.).
